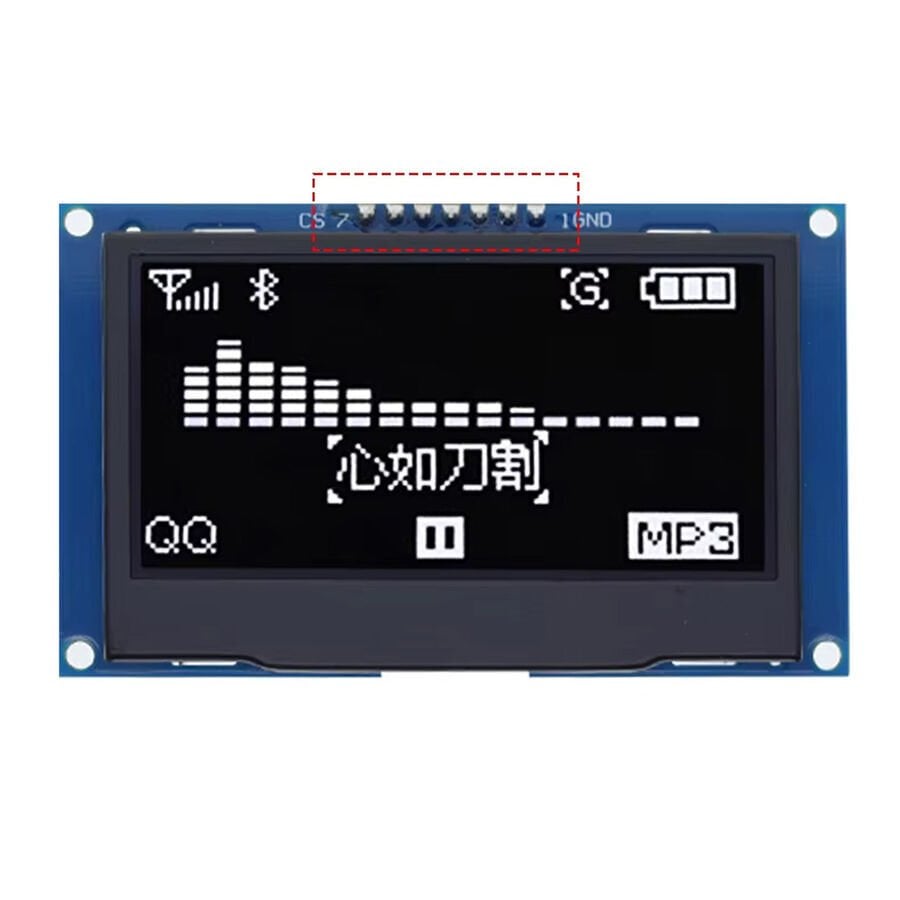

2.42 inç 128x64 OLED Ekran Modülü - SSD1309 - 7 Pin - SPI/IIC I2C - Seri Bağlantı - Beyaz

Ürün Açıklaması:

Bu 2.42 inç OLED ekran modülü, yüksek çözünürlük, düşük güç tüketimi ve net görüntü kalitesi arayan elektronik geliştiriciler için ideal bir çözümdür. 128x64 piksel çözünürlüğe sahip ekran, beyaz monokrom görüntü sunar ve SSD1309 sürücü entegresi ile çalışır.

SPI ve I2C (IIC) haberleşme protokollerini destekler, bu sayede Arduino, Raspberry Pi, STM32, ESP32 gibi birçok geliştirme kartı ile kolayca kullanılabilir. OLED teknolojisi sayesinde arka aydınlatmaya ihtiyaç duymaz; parlak, keskin ve yüksek kontrastlı görüntü sağlar. Kompakt yapısıyla iç ve dış mekan projeleri için uygundur.

Teknik Özellikler:

• Ekran boyutu: 2.42 inç
• Çözünürlük: 128 x 64 piksel
• Ekran rengi: Monokrom (Beyaz)
• Sürücü entegresi: SSD1309
• Haberleşme protokolü: SPI ve I2C (IIC)
• Bağlantı tipi: 7 pin seri arayüz
• Aktif görüntü alanı: 55.01 × 27.50 mm
• Piksel boyutu: 0.40 × 0.40 mm
• Piksel aralığı: 0.43 × 0.43 mm
• Çalışma modu: 1/64 Duty
• Görüntüleme teknolojisi: Passive Matrix OLED
• Çalışma gerilimi: 3.3V ~ 5V uyumlu
• Arka aydınlatma gerekmez
• Geniş görüş açısı ve yüksek kontrast
• Düşük güç tüketimi

Pin Bağlantı Açıklamaları:

1. VSS – Toprak hattı (GND)
2. VDD – Güç beslemesi (3.3V veya 5V)
3. SCLK – Seri saat (Clock) girişi
4. SDA – Seri veri (Data) girişi
5. RES – Reset (sıfırlama) pini
6. DC – Veri/Kontrol (Data/Command) seçimi
7. CS – Çip seçme pini
