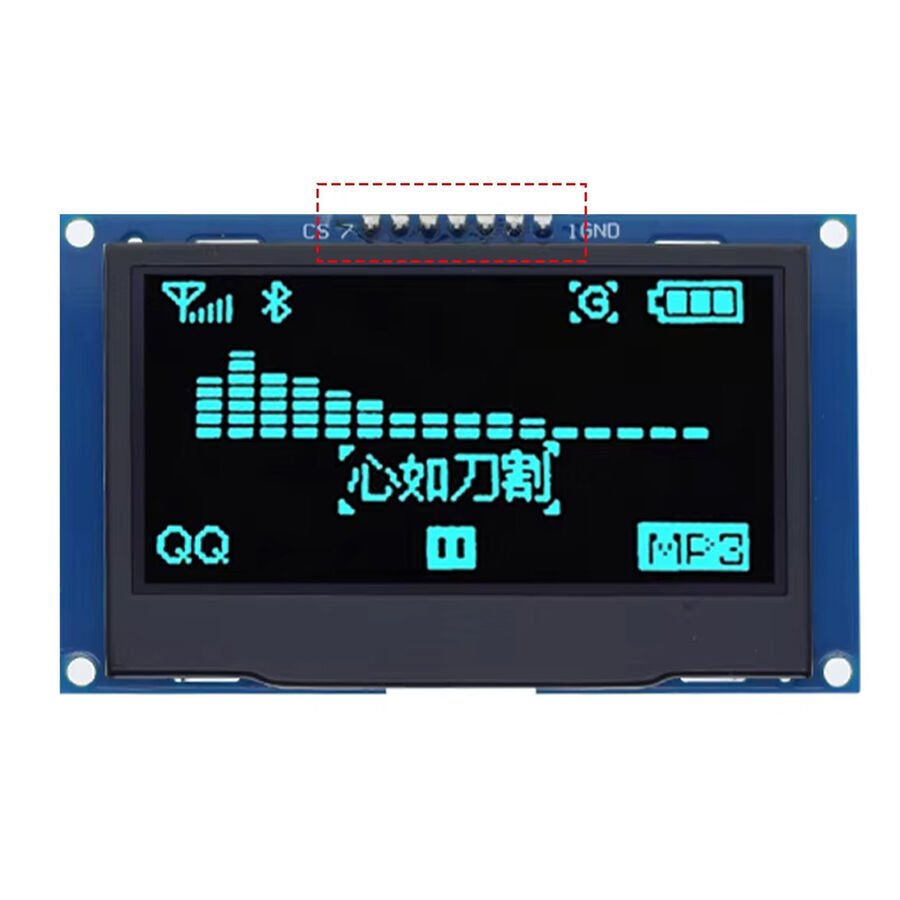

2.42 inç 128x64 OLED Ekran Modülü - SSD1309 - 7 Pin - SPI/IIC I2C - Seri Bağlantı - Mavi

Ürün Açıklaması:

2.42 inç boyutundaki bu OLED ekran modülü, projelerinde yüksek görüntü kalitesi, düşük güç tüketimi ve geniş görüş açısı arayan kullanıcılar için ideal bir çözümdür. 128x64 piksel çözünürlüğe sahip ekran, canlı mavi monokrom görüntü sunar ve SSD1309 sürücü entegresi ile çalışır.

SPI ve I2C (IIC) seri iletişim protokollerini desteklediği için Arduino, Raspberry Pi, STM32, ESP32 ve benzeri birçok mikrodenetleyici kartı ile kolayca kullanılabilir. OLED teknolojisi sayesinde arka aydınlatma gerektirmez, net görüntü verir ve enerji tasarrufu sağlar.

Teknik Özellikler:

• Ekran boyutu: 2.42 inç
• Piksel çözünürlüğü: 128 x 64
• Ekran rengi: Monokrom (Mavi)
• Sürücü entegresi: SSD1309
• Haberleşme protokolü: SPI ve I2C (IIC)
• Bağlantı tipi: 7 pin seri arayüz
• Aktif görüntüleme alanı: 55.01 × 27.50 mm
• Piksel boyutu: 0.40 × 0.40 mm
• Piksel aralığı (pitch): 0.43 × 0.43 mm
• Çalışma modu: 1/64 Duty
• Görüntüleme teknolojisi: Passive Matrix OLED
• Çalışma gerilimi: 3.3V ~ 5V uyumlu
• Geniş görüş açısı, yüksek kontrast
• Arka aydınlatma gerekmez
• Düşük güç tüketimi

Pin Bağlantı Açıklamaları:

1. VSS – Toprak hattı (GND)
2. VDD – Güç beslemesi (3.3V veya 5V)
3. SCLK – Seri saat (Clock) girişi
4. SDA – Seri veri (Data) girişi
5. RES – Reset (sıfırlama) pini
6. DC – Veri/Kontrol (Data/Command) seçimi
7. CS – Çip seçme pini
