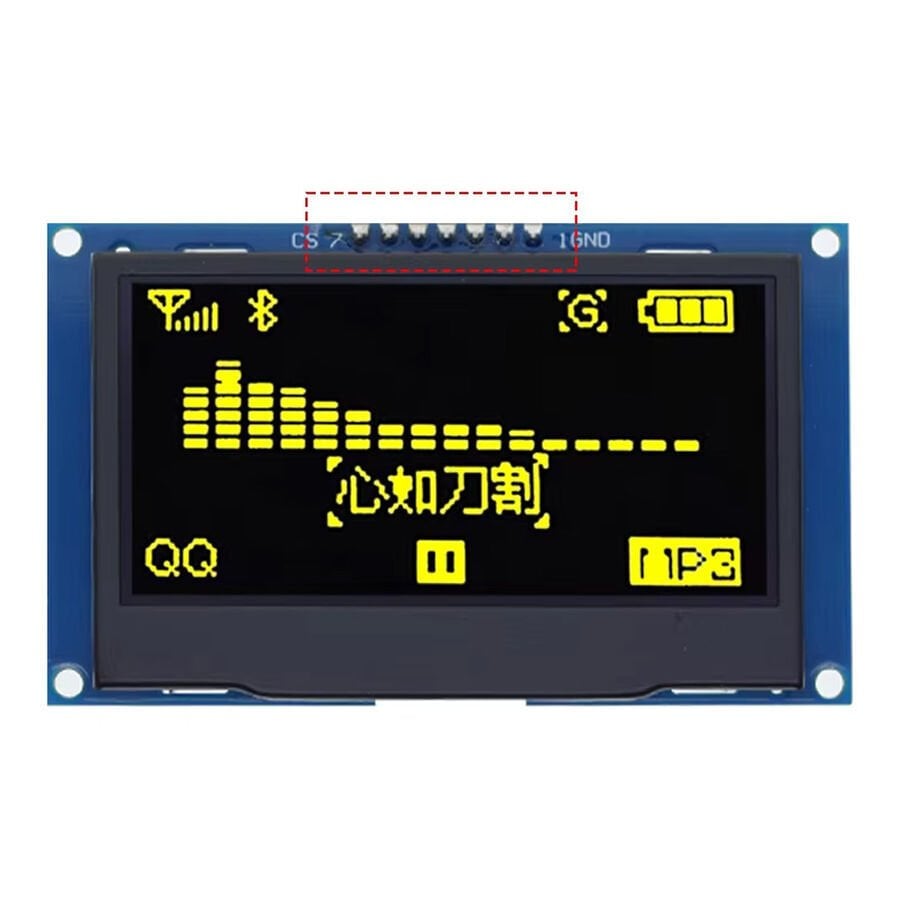

2.42 inç 128x64 OLED Ekran Modülü - SSD1309 - 7 Pin - SPI/IIC I2C - Seri Bağlantı - Sarı

Ürün Açıklaması:

2.42 inç OLED ekran modülü, projelerinde net görüntü, düşük enerji tüketimi ve yüksek kontrast arayan geliştiriciler için ideal bir tercihtir. 128x64 piksel çözünürlüğe sahip bu ekran, canlı sarı monokrom görüntü sunar ve SSD1309 sürücü entegresi ile çalışır.

SPI ve I2C (IIC) haberleşme protokollerini desteklemesi sayesinde Arduino, Raspberry Pi, ESP32, STM32 gibi birçok geliştirme kartı ile kolay entegrasyon sağlar. Geniş görüş açısı, parlak ekran yapısı ve ince tasarımı ile hem iç hem dış mekan projelerine uygundur. OLED teknolojisi sayesinde arka aydınlatmaya ihtiyaç duymaz ve enerji verimliliği sağlar.

Teknik Özellikler:

• Ekran boyutu: 2.42 inç
• Piksel çözünürlüğü: 128 x 64
• Ekran rengi: Monokrom (Sarı)
• Sürücü entegresi: SSD1309
• Haberleşme protokolü: SPI ve I2C (IIC)
• Bağlantı tipi: 7 pin seri arayüz
• Aktif alan: 55.01 × 27.50 mm
• Piksel boyutu: 0.40 × 0.40 mm
• Piksel aralığı (pitch): 0.43 × 0.43 mm
• Çalışma modu: 1/64 Duty
• Görüntüleme teknolojisi: Passive Matrix OLED
• Çalışma gerilimi: 3.3V ~ 5V uyumlu
• Arka aydınlatma gerekmez
• Geniş görüş açısı ve yüksek kontrast
• Düşük güç tüketimi

Pin Bağlantı Açıklamaları:

1. VSS – Toprak hattı (GND)
2. VDD – Güç beslemesi (3.3V veya 5V)
3. SCLK – Seri saat (Clock) girişi
4. SDA – Seri veri (Data) girişi
5. RES – Reset (sıfırlama) pini
6. DC – Veri/Kontrol (Data/Command) seçimi
7. CS – Çip seçme pini
