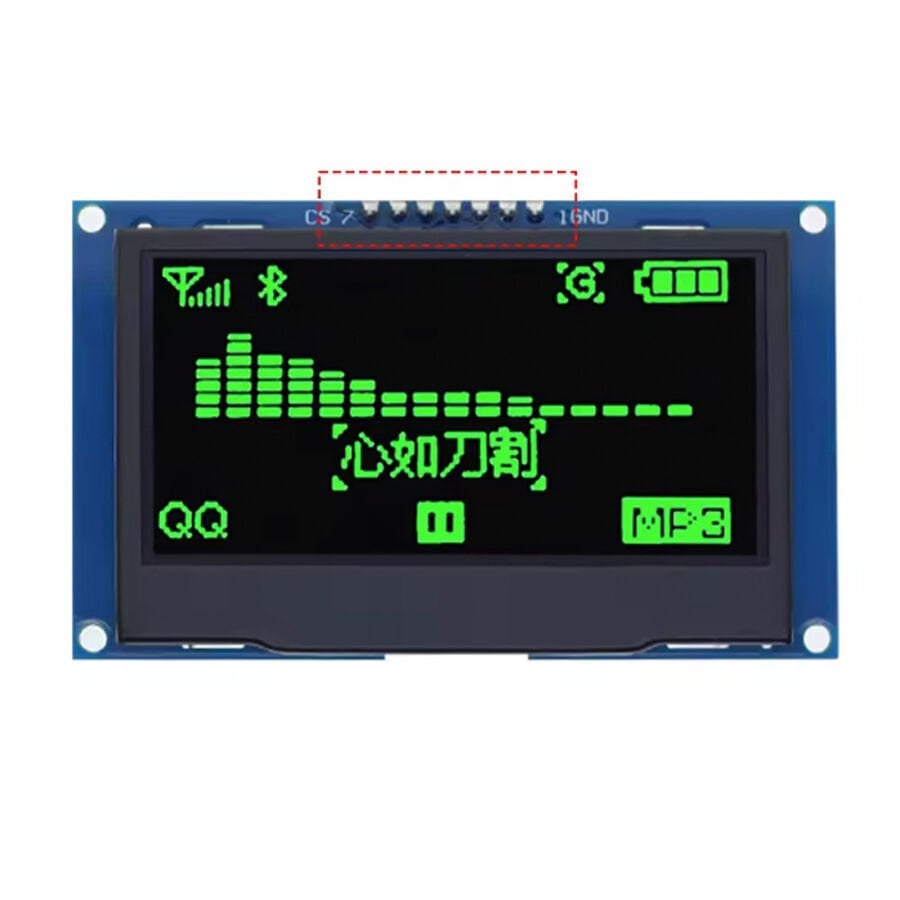

2.42 inç 128x64 OLED Ekran Modülü - SSD1309 - 7 Pin - SPI/IIC I2C - Seri Bağlantı - Yeşil

Ürün Açıklaması:

2.42 inç SPI/I2C uyumlu OLED ekran, projelerinde yüksek kontrast, düşük güç tüketimi ve net görüntü kalitesi arayan geliştiriciler ve elektronik hobi meraklıları için ideal bir seçimdir. 128x64 piksel çözünürlüğe sahip bu OLED ekran, yeşil monokrom görüntü sunar ve SSD1309 sürücü çipi ile çalışır.

SPI ve I2C seri iletişim protokolleriyle uyumlu olması sayesinde Arduino, Raspberry Pi, STM32 gibi birçok mikrodenetleyici platformu ile kolay entegrasyon sağlar. Parlak yapısı, geniş görüş açısı ve kompakt tasarımı ile hem iç hem dış mekan uygulamaları için uygundur.

Teknik Özellikler:

• Görüntüleme modu: Passive Matrix
• Görüntü rengi: Monokrom (Yeşil)
• Çalışma modu: 1/64 Duty
• Piksel sayısı: 128 × 64
• Aktif alan: 55.01 × 27.50 mm
• Piksel boyutu: 0.40 × 0.40 mm
• Piksel aralığı (pitch): 0.43 × 0.43 mm
• Modül kalınlığı: 6.00 mm (maksimum)
• Sürücü entegresi: SSD1309
• Haberleşme protokolü: SPI / I2C (IIC)
• Besleme voltajı: 3.3V ~ 5V uyumlu
• Uyumlu sistemler: Arduino, Raspberry Pi, STM32, ESP32 ve diğer geliştirme kartları
• Düşük güç tüketimi, arka aydınlatma gerektirmez

Pin Bağlantı Açıklamaları:

1. VSS – Logic devresi toprak hattı (GND)
2. VDD – Logic devresi için güç kaynağı (3.3V ~ 5V)
3. SCLK – Seri saat girişi (Clock)
4. SDA – Seri veri girişi (Data)
5. RES – Reset pinidir. Düşük seviyede çip sıfırlanır. Normal çalışmada yüksek tutulmalıdır.
6. DC – Veri/Kontrol (Data/Command) seçme pini. Veri mi yoksa komut mu geldiğini belirler.
7. CS – Çip seçme pini. Düşük seviyeye çekildiğinde çip aktif hale gelir.
