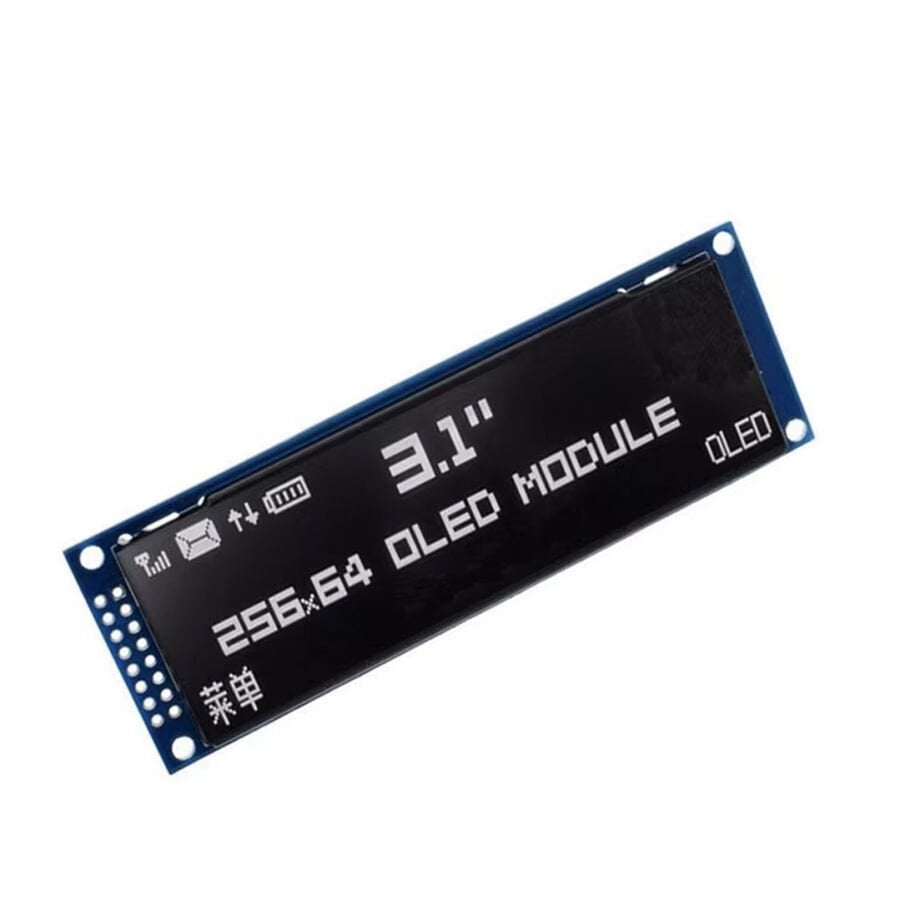

3.12 İnç 256x64 OLED Ekran Modülü - SSD1322 - Paralel/SPI - Beyaz

Ürün Açıklaması:

3.12 inç boyutundaki bu OLED ekran modülü, yüksek çözünürlük ve net beyaz monokrom görüntü sağlar. 256x64 piksel çözünürlüğe sahip olan ekran, SSD1322 sürücü entegresi ile çalışır ve paralel ile SPI iletişim protokollerini destekler.

Arduino, Raspberry Pi, STM32 gibi mikrodenetleyicilerle kolayca kullanılabilen bu ekran, düşük güç tüketimi ve yüksek kontrast özellikleriyle projelerinizde üstün performans sunar. Geniş görüş açısı ve arka aydınlatma gerektirmeyen OLED teknolojisi sayesinde her ortamda net ve parlak görüntüler elde edilir.

Teknik Özellikler:

• Ekran boyutu: 3.12 inç
• Çözünürlük: 256 x 64 piksel
• Ekran rengi: Monokrom (Beyaz)
• Sürücü entegresi: SSD1322
• Haberleşme protokolleri: Paralel ve SPI
• Bağlantı tipi: Paralel ve SPI pin yapısı
• Aktif görüntü alanı: Yaklaşık 67.5 × 16.8 mm
• Çalışma gerilimi: 3.3V – 5V
• Düşük güç tüketimi
• Geniş görüş açısı ve yüksek kontrast
• Arka aydınlatma gerektirmez

Pin Bağlantı Açıklamaları:

(Paralel ve SPI modları için ortak pinler):

1. GND – Toprak hattı
2. VCC – Güç beslemesi (3.3V veya 5V)
3. DIN / MOSI – Seri veri girişi (SPI modu)
4. CLK / SCLK – Saat sinyali
5. CS – Çip seçme pini
6. DC – Veri/Kontrol (Data/Command) seçme pini
7. RST – Reset pini
8. D0 – D7 – Paralel veri hatları (Paralel modda kullanılır)
9. RD, WR – Okuma/Yazma kontrol pinleri (Paralel modda kullanılır)
