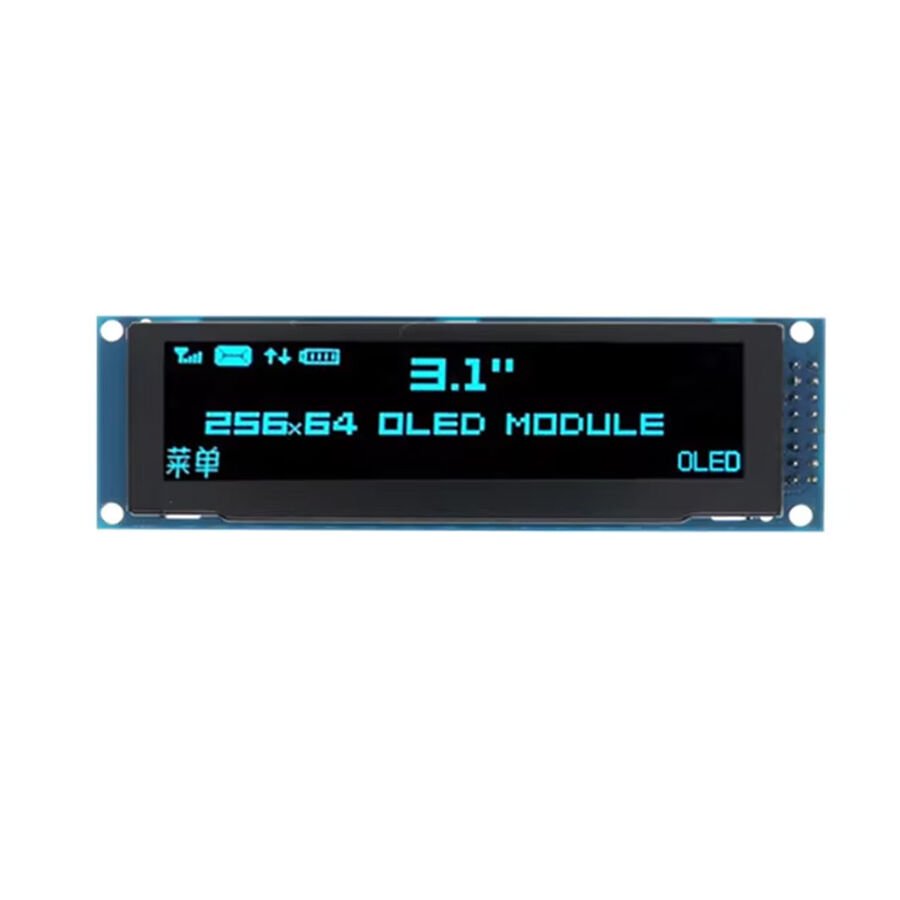

3.12 İnç 256x64 OLED Ekran Modülü - SSD1322 - Paralel/SPI - Mavi

Ürün Açıklaması:

3.12 inç ekran boyutuna sahip bu OLED modül, yüksek çözünürlük ve canlı mavi monokrom görüntü kalitesi sunar. 256x64 piksel çözünürlükle net ve keskin görüntüler sağlar. SSD1322 sürücü entegresi ile çalışır ve paralel ile SPI iletişim protokollerini destekler.

Arduino, Raspberry Pi, STM32 ve diğer mikrodenetleyici platformlarıyla uyumlu olan bu ekran, projelerinizde düşük güç tüketimi ve yüksek kontrast avantajı sunar. Geniş görüş açısı ve arka aydınlatmaya ihtiyaç duymayan OLED teknolojisi ile her ortamda net performans sağlar.

Teknik Özellikler:

• Ekran boyutu: 3.12 inç
• Çözünürlük: 256 x 64 piksel
• Ekran rengi: Monokrom (Mavi)
• Sürücü entegresi: SSD1322
• Haberleşme protokolleri: Paralel ve SPI
• Bağlantı tipi: Paralel ve SPI pin yapısı
• Aktif görüntü alanı: Yaklaşık 67.5 × 16.8 mm
• Çalışma gerilimi: 3.3V – 5V
• Düşük güç tüketimi
• Yüksek kontrast ve geniş görüş açısı
• Arka aydınlatma gerektirmez

Pin Bağlantı Açıklamaları:

(Paralel ve SPI modlarına göre ortak pinler):

1. GND – Toprak hattı
2. VCC – Güç kaynağı (3.3V veya 5V)
3. DIN / MOSI – Seri veri girişi (SPI modu)
4. CLK / SCLK – Saat sinyali
5. CS – Çip seçme pini
6. DC – Veri/Komut seçme pini
7. RST – Reset pini
8. D0 – D7 – Paralel veri hatları (Paralel mod için)
9. RD, WR – Okuma/Yazma kontrol pinleri (Paralel mod için)
