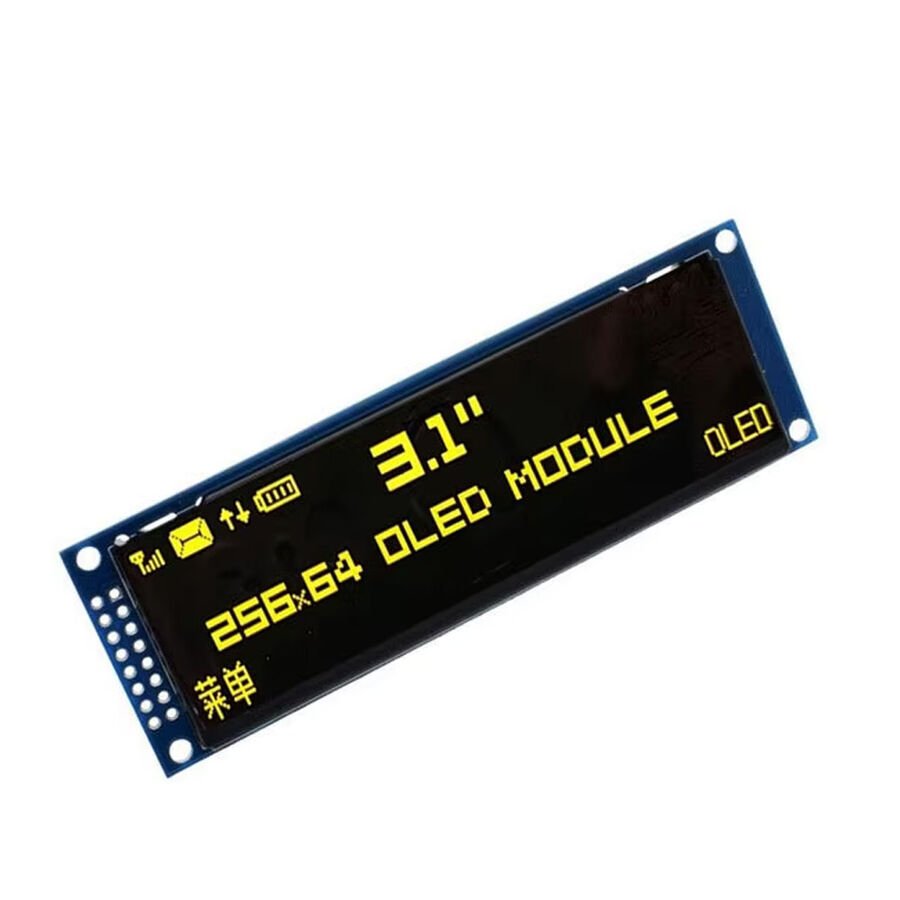

3.12 İnç 256x64 OLED Ekran Modülü - SSD1322 - Paralel/SPI - Sarı

Ürün Açıklaması:

3.12 inç boyutundaki bu OLED ekran modülü, yüksek çözünürlük ve canlı sarı monokrom görüntü kalitesi sunar. 256x64 piksel çözünürlüğe sahip ekran, SSD1322 sürücü entegresi ile çalışır ve paralel ile SPI iletişim protokollerini destekler.

Geliştiriciler ve elektronik hobi meraklıları için tasarlanmış bu ekran, Arduino, Raspberry Pi, STM32 ve benzeri mikrodenetleyici platformları ile kolay entegrasyon sağlar. Geniş görüş açısı ve yüksek kontrastı ile projelerinizde net ve parlak görüntüler elde etmenizi sağlar. OLED teknolojisi sayesinde düşük güç tüketimi ile çalışır.

Teknik Özellikler:

• Ekran boyutu: 3.12 inç
• Çözünürlük: 256 x 64 piksel
• Ekran rengi: Monokrom (Sarı)
• Sürücü entegresi: SSD1322
• Haberleşme protokolleri: Paralel ve SPI
• Bağlantı tipi: Paralel / SPI pin konfigürasyonu
• Aktif alan: Yaklaşık 67.5 × 16.8 mm
• Piksel boyutu: Detaylı boyutlar model bazında değişebilir
• Çalışma gerilimi: 3.3V ~ 5V
• Düşük güç tüketimi
• Geniş görüş açısı ve yüksek kontrast
• Arka aydınlatma gerektirmez

Pin Bağlantı Açıklamaları:

(Paralel ve SPI moduna göre değişebilir, genel pin açıklaması):

1. GND – Toprak hattı
2. VCC – Güç beslemesi (3.3V veya 5V)
3. DIN / MOSI – Seri veri girişi (SPI modu için)
4. CLK / SCLK – Saat sinyali
5. CS – Çip seçme pini
6. DC – Veri/Komut seçme pini
7. RST – Reset pini
8. D0 ~ D7 – Paralel veri hatları (Paralel mod için)
9. RD, WR – Okuma/Yazma kontrol pinleri (Paralel mod için)
