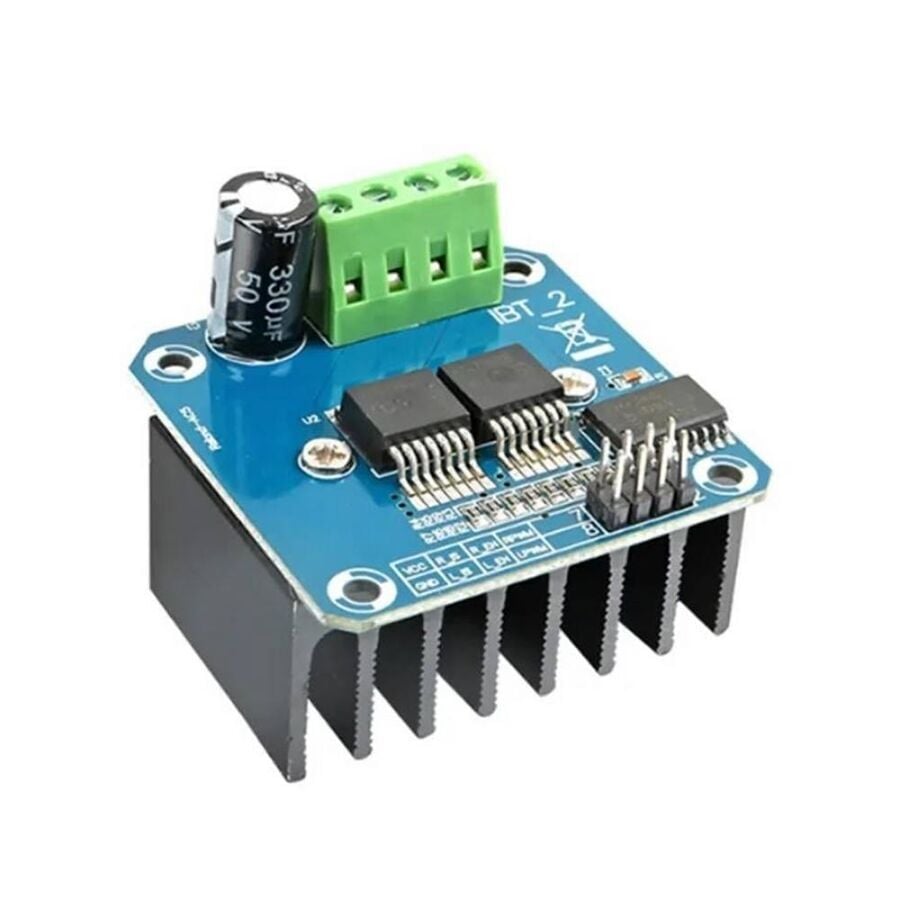

BTS7960B 40A 28V DC Motor Sürücü Modülü – PWM Kontrollü

Ürün Açıklaması

BTS7960B 40A 28V DC Motor Sürücü Modülü, yüksek akım gerektiren DC motor uygulamalarında kullanılmak üzere tasarlanmış güçlü bir motor sürücü kartıdır.

BTS7960B motor sürücü yapısı sayesinde yüksek akımlı DC motorların ileri ve geri yönde kontrol edilmesine olanak sağlar. PWM girişleri üzerinden motorun dönüş yönü ve hızı mikrodenetleyici kartlar kullanılarak kontrol edilebilir.

Kart üzerinde bulunan büyük soğutucu, çalışma sırasında oluşan ısının dağıtılmasına yardımcı olur. MCU ve Arduino gibi mikrodenetleyici sistemlerle doğrudan bağlantı kurulabilmesi sayesinde robotik ve otomasyon projelerinde kolaylıkla kullanılabilir.

Genel Ürün Özellikleri

• BTS7960B motor sürücü entegresi kullanılmıştır.
• Yüksek akımlı DC motorların kontrolü için uygundur.
• 40A seviyesine kadar motor sürme kapasitesine sahiptir.
• 28V DC'ye kadar besleme gerilimi ile kullanılabilir.
• PWM kontrollü motor sürme özelliğine sahiptir.
• Motorun ileri ve geri yönde döndürülmesini destekler.
• MCU ve mikrodenetleyici kartlara doğrudan bağlanabilir.
• Arduino ve benzeri geliştirme kartları ile kullanılabilir.
• Düşük iç dirence sahiptir.
• Kart üzerinde büyük bir soğutucu bulunmaktadır.
• Kompakt ve kullanımı kolay bir tasarıma sahiptir.

Teknik Özellikler

• Ürün tipi: DC Motor Sürücü Modülü
• Sürücü entegresi: BTS7960B
• Maksimum motor akımı: 40A
• Maksimum besleme gerilimi: 28V DC
• Devre iç direnci: 26 mΩ
• Kontrol yöntemi: PWM
• Mikrodenetleyici bağlantısı: Doğrudan bağlantı
• Soğutma: Büyük alüminyum soğutucu
• Motor yön kontrolü: İleri / Geri

Pin Bağlantıları

• VCC: 5V besleme girişi
• GND: 0V / Toprak bağlantısı
• R_EN: Sağ yön sürücüsünü etkinleştirme girişi
• L_EN: Sol yön sürücüsünü etkinleştirme girişi
• RPWM: Sağ yön PWM kontrol girişi
• LPWM: Sol yön PWM kontrol girişi
• B-: 0V / Motor güç kaynağı negatif bağlantısı
• B+: Maksimum 28V DC motor besleme girişi
• M+: Motor bağlantı çıkışı
• M-: Motor bağlantı çıkışı

Kullanım Alanları

• Arduino motor kontrol projeleri.
• Robotik projeler.
• Yüksek akımlı DC motor uygulamaları.
• Mobil robotlar.
• Elektrikli araç ve robot projeleri.
• Otomasyon sistemleri.
• Motor hız kontrol uygulamaları.
• İleri-geri motor kontrol sistemleri.
• Hobi ve eğitim amaçlı elektronik projeler.

Kullanım Avantajları

• Yüksek akım gerektiren DC motor uygulamalarında kullanılabilir.
• PWM kontrolü sayesinde motor hızı mikrodenetleyici üzerinden ayarlanabilir.
• İleri ve geri yön kontrolü yapılabilir.
• Büyük soğutucusu sayesinde ısının dağıtılmasına yardımcı olur.
• Arduino ve farklı MCU sistemleriyle kolayca entegre edilebilir.
