CAN-BUS Shield V2

Arduino ile Araç CAN Protokolü Üzerinden Veri Okuma ve Kontrol

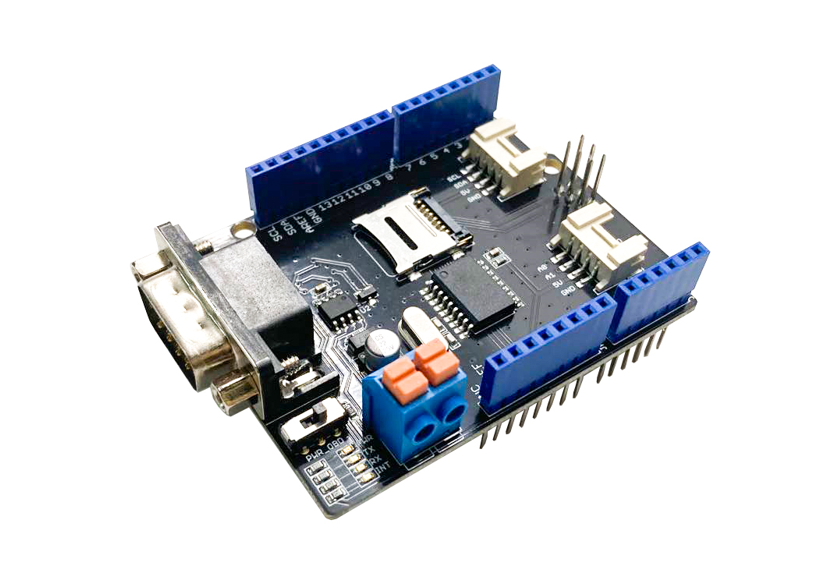

CAN-BUS Shield V2, Arduino kartlarıyla birlikte kullanılabilen, araçlardaki CAN protokolü üzerinden haberleşme kurmanızı sağlayan gelişmiş bir modüldür. Otomotiv projeleri, veri analizi, arıza tespiti ve OBD-II uygulamaları için uygundur.

Bu shield sayesinde uyumlu araçlardan motor devri, sıcaklık bilgileri, arıza kodları gibi önemli verileri okuyabilir; bazı araçlarda kontrol komutları da gönderebilirsiniz.

Teknik Özellikler:

• CAN V2.0 protokol desteği
• 1 Mb/sn’ye kadar veri aktarım hızı
• Endüstriyel standart 9 pinli sub-D konnektör (CAN portu)
• OBD-II ve CAN standardı arasında seçilebilir pin yapılandırması
• Değiştirilebilir Chip Select (CS) pini
• Değiştirilebilir INT (Interrupt) pini
• TF kart yuvası için değiştirilebilir CS pini
• CAN_H ve CAN_L hatlarını kolay bağlamak için vidalı terminal
• Arduino Uno uyumlu pin başlıkları
• 2 adet Grove konnektörü (UART ve I2C destekli)
• 10 MHz'e kadar SPI haberleşme arayüzü
• Standart (11-bit) ve genişletilmiş (29-bit) veri çerçevesi desteği
• Remote frame (uzaktan veri çağrısı) desteği
• Önceliklendirme özellikli çift tamponlu (dual buffer) veri alım yapısı
• TF kart desteği (veri kayıt için)
• Shield üzerinde iletişim LED göstergeleri (opsiyonel bazı modellerde)

Uyumlu Kartlar

• Arduino Uno
• Arduino Mega (SPI pinleri yönlendirilerek)
• Arduino Leonardo (SPI için dikkatli olunmalı)

Kullanım Alanları

• OBD-II veri okuma ve analiz
• Araç içi sensör verisi toplama
• Arduino ile CAN tabanlı kontrol sistemleri
• Otomotiv AR-GE projeleri
• Veri kaydı ve arıza kodu okuma uygulamaları
