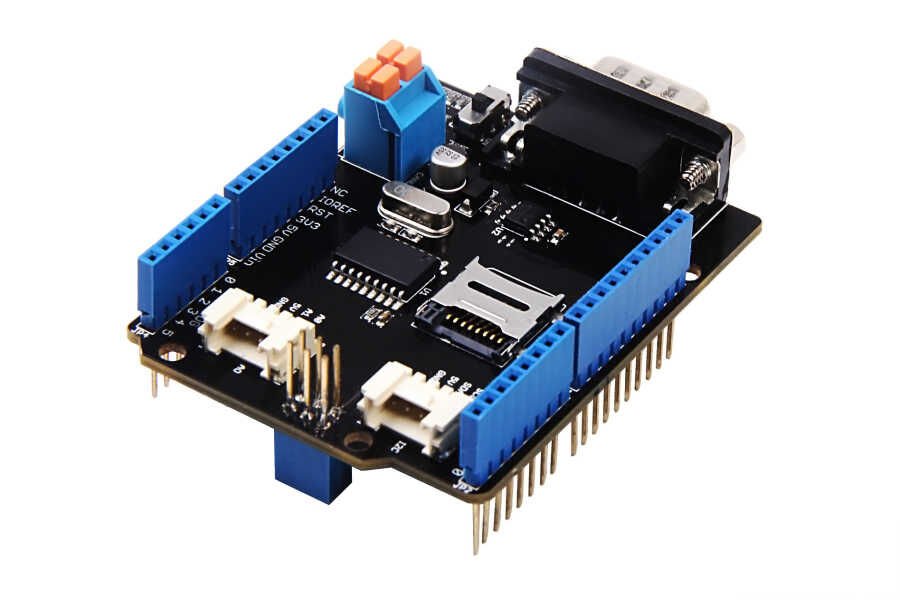

CAN-BUS Shield V2 - Arduino ile Araç Haberleşme Modülü (OBD-II Destekli)
Ürün Açıklaması
CAN-BUS Shield V2, Arduino projelerinizde araçlarla haberleşmenizi sağlayan gelişmiş bir iletişim modülüdür. Otomotiv sektöründe yaygın olarak kullanılan CAN-BUS protokolü sayesinde araçların beyinlerinden (ECU) birçok bilgiyi okuyabilir ve destekleyen sistemlere komut gönderebilirsiniz. Motor devri, soğutma suyu sıcaklığı, hata kodları gibi verileri analiz ederek gelişmiş araç uygulamaları geliştirebilirsiniz.
Bu shield, Arduino Uno başta olmak üzere çeşitli Arduino modelleri ile uyumludur ve OBD-II bağlantısı için uygun yapıdadır. Üzerinde yer alan Grove konnektörleri, SPI arayüzü ve TF kart yuvası gibi özellikleri sayesinde esnek ve modüler bir kullanım sunar. Özellikle araç teşhis sistemleri (diagnostics), araç içi veri toplama ve CAN-BUS protokolü eğitimi gibi projeler için ideal bir çözümdür.
Teknik Özellikler
- CAN V2.0 destekli, 1 Mbps'ye kadar veri aktarım hızı
- Endüstriyel standart 9 pinli sub-D konnektör
- OBD-II ve CAN standardı arasında seçilebilir pin yapısı
- Değiştirilebilir çip seçme (CS) pini
- TF kart yuvası için bağımsız CS pin seçimi
- Değiştirilebilir kesme (INT) pini
- Vidalı terminal ile CAN_H ve CAN_L bağlantısı
- Arduino Uno pin başlıkları ile tam uyumlu
- 2 adet Grove konnektörü (I2C ve UART)
- 10 MHz'e kadar SPI arayüzü desteği
- 11-bit (standart) ve 29-bit (genişletilmiş) mesaj desteği
- Veri ve uzaktan çerçeve (remote frame) desteği
- İkili alıcı tampon (buffer) ile öncelikli mesaj kaydetme özelliği
- Araç teşhis ve veri izleme projeleri için ideal yapı
