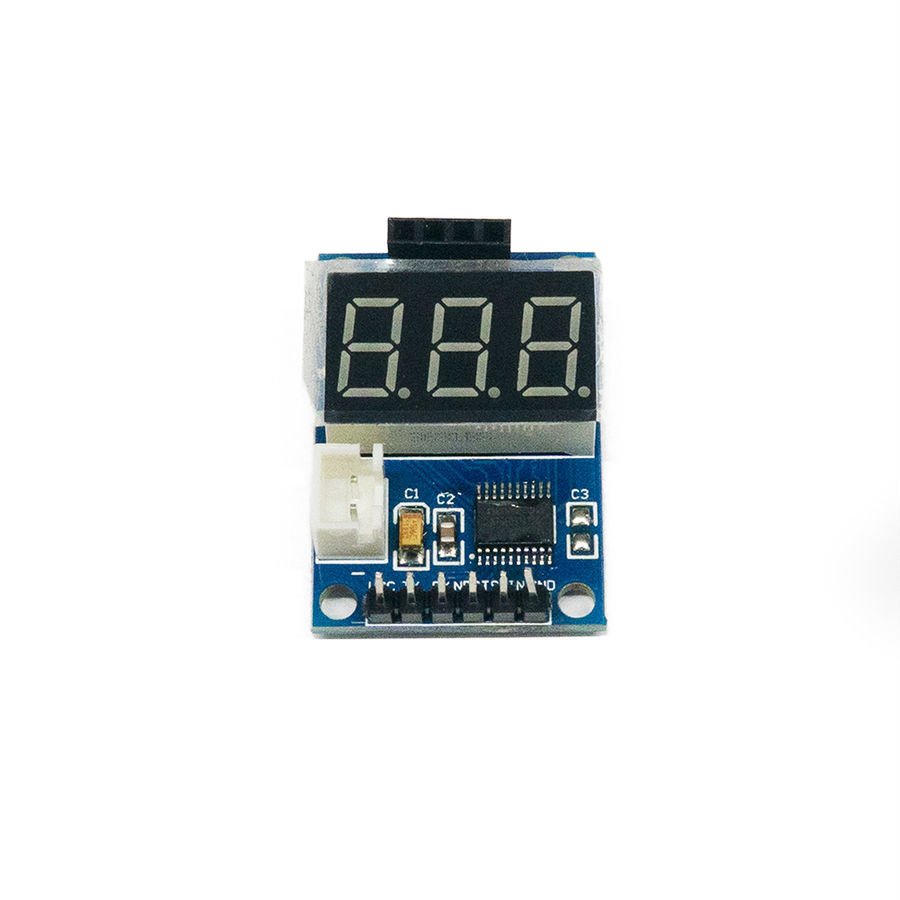

HC-SR04 Ultrasonik Mesafe Sensörü Dijital Ekran Modülü

Ürün Açıklaması:

HC-SR04 Ultrasonik Mesafe Sensörü Dijital Ekranı, HC-SR04 sensörünü doğrudan bağlayarak mesafeyi anlık olarak santimetre cinsinden dijital ekranda görüntülemenizi sağlar. Üzerinde bulunan STM8S103 mikrodenetleyici ile hızlı ve doğru hesaplama yapar. Ayrıca, ölçülen mesafeyi seri port üzerinden de iletebilir, böylece hem görsel hem de yazılımsal olarak mesafe verisine ulaşmak mümkündür.

Not: Bu ürün yalnızca ekran modülüdür. HC-SR04 sensörü pakete dahil değildir.

Teknik Özellikler

• Dahili mikrodenetleyici: STM8S103
• Ölçüm aralığı: 3 cm – 400 cm
• Ölçü birimi: Santimetre (cm)
• En büyük hata payı: Yaklaşık %1
• Çalışma voltajı: 5V DC
• Seri iletişim:
• Baud hızı: 9600
• Veri formatı: D:---\r\n (örneğin D:123 → 123 cm)
• Eş zamanlı dijital ekran + seri port veri çıkışı
• Ekran tipi: 3 haneli 7 segment dijital tüp

Bağlantı Arayüzleri

• VCC / GND: 5V güç bağlantısı
• 2.54 mm beyaz soket: Alternatif 5V güç girişi
• TX: Seri port veri çıkışı
• RX: Seri port veri girişi
• NRST / SWIM: Dahili STM8 programlama portları (kullanıcı erişimi gerektirmez)

Kullanım Alanları

• Ultrasonik mesafe ölçüm projeleri
• Dijital cetvel veya mesafe göstergesi uygulamaları
• Otomasyon ve robotik sistemlerde mesafe takibi
• Geliştirme kartları ile veri alma ve görsel gösterim
• Arduino ve diğer mikrokontrolcü projeleri için seri haberleşme ile veri toplama

Kullanım Talimatı

1. HC-SR04 sensörünü modül üzerindeki bağlantı noktalarına takın.
2. Modülü 5V güç kaynağına bağlayın.
3. Ölçülen mesafe dijital ekran üzerinde anlık olarak gösterilecektir.
4. Aynı anda, seri port üzerinden mesafe verisi 9600 baud hızında gönderilir.
5. Ölçüm yapılacak nesnenin yüzeyi düz, sert ve en az 0.5 m² olmalıdır. Aksi takdirde sonuçlarda sapma olabilir.

Önemli Notlar

• HC-SR04 sensörü pakete dahil değildir.
• Geçerli ölçüm aralığı dışındaki sonuçlar için ekranda 00 görünebilir.
• Yüzeyin yansıtıcı özelliği, doğruluğu doğrudan etkiler.

Paket İçeriği

• 1 x HC-SR04 Dijital Ekran Modülü (sensörsüz)
