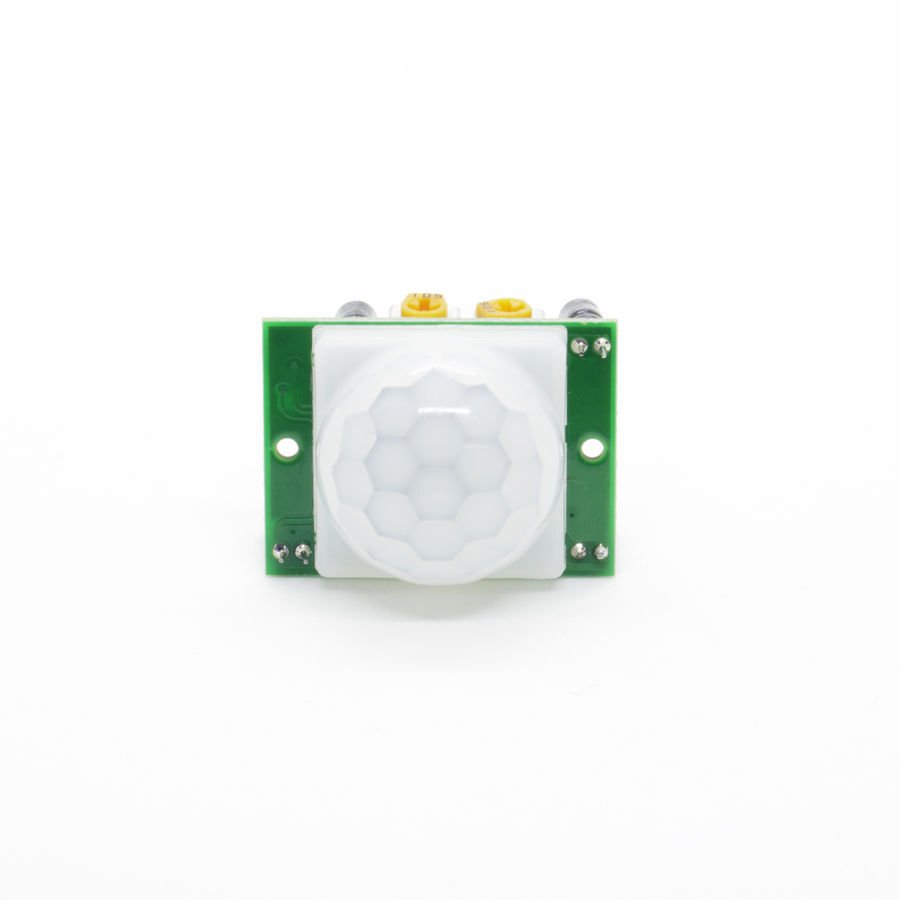

HC-SR501 – PIR Kızılötesi Hareket Sensörü Modülü (Ayarlanabilir Mesafe ve Zaman)

Ürün Açıklaması:

HC-SR501, ortamdaki kızılötesi (IR) değişimleri algılayarak hareket tespiti yapan, düşük güç tüketimli ve uygun fiyatlı bir PIR hareket sensörüdür. Almanya menşeili LHI778 prob teknolojisi sayesinde yüksek hassasiyet ve güvenilirlik sunar.

Sensör üzerinde bulunan iki adet potansiyometre sayesinde algılama mesafesi (3–7 m) ve çıkış gecikme süresi (5–300 saniye) manuel olarak ayarlanabilir. 5V ile 20V arasında çalışabilen HC-SR501, TTL seviyesinde dijital çıkış üretir.

Otomatik aydınlatma sistemleri, güvenlik sistemleri, alarm cihazları ve enerji tasarruflu akıllı ev projelerinde yaygın olarak kullanılır.

Teknik Özellikler

• Çalışma voltajı: 5V – 20V DC
• Güç tüketimi: 65 mA
• Çıkış seviyesi: TTL 3.3V (yüksek) – 0V (düşük)
• Algılama açısı: 120°
• Algılama mesafesi: 3 m – 7 m (ayarlanabilir)
• Gecikme süresi: Ayarlanabilir (5 saniye – 300 saniye)
• Kitlenme süresi: 0.2 saniye
• Tetikleme modu:
• L: Tek tetikleme (non-repeat)
• H: Sürekli tetikleme (repeatable trigger) (lehimle seçilir)
• Çalışma sıcaklığı: -15°C ~ +70°C
• Sensör tipi: PIR (passive infrared)
• PCB boyutu: 32 mm x 24 mm
• Vida mesafesi: 28 mm (M2 vida uyumlu)
• Lens çapı: 23 mm

Kullanım Alanları

• Otomatik aydınlatma sistemleri (merdiven, koridor, banyo, veranda)
• Güvenlik ve alarm sistemleri
• Enerji tasarruflu ev otomasyonu
• Robotik projelerde hareket algılama
• Otomatik kapı ve havalandırma sistemleri
• Bodrum, garaj, depo gibi alanlarda insan varlığına duyarlı kontrol sistemleri

Kurulum ve Ayar Bilgisi

• Mesafe Ayarı (Sola): Saat yönünde çevirildikçe algılama mesafesi artar (maks. ~7 m)
• Zaman Ayarı (Sağa): Saat yönünde çevrildikçe çıkış süresi uzar (maks. ~5 dk)
• Trigger modu seçimi: Sensör arkasındaki lehim pedlerinden L ya da H modu elle seçilmelidir (jumper değil)
• İlk çalışmada: Sensörün 1 dakikaya kadar kalibrasyon süresi vardır

Paket İçeriği

• 1 x HC-SR501 Devreli PIR Hareket Sensörü Modülü
