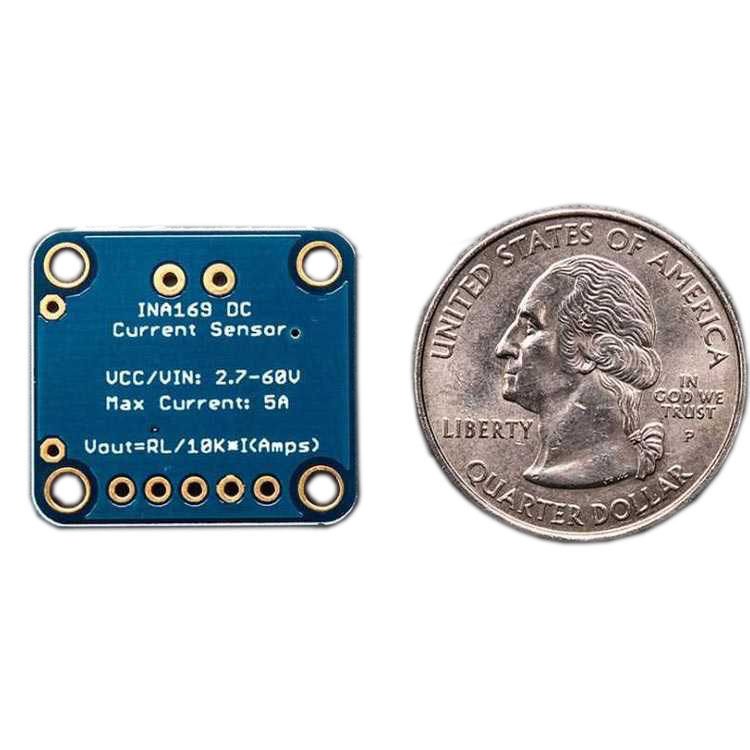

INA169 Analog DC Akım Sensörü Modülü – 60V / 5A
Ürün Açıklaması:
INA169 Analog DC Akım Sensörü Modülü, 60V’a kadar yüksek voltajlı devrelerde 5A’ye kadar akım ölçümü yapabilen profesyonel bir sensördür. Yüksek doğruluklu 0.1Ω %1 toleranslı akım algılama direnci ve entegre hassas yükseltici sayesinde, devrenizdeki akımı anlık olarak analog voltaj sinyaline dönüştürür.
Modül, yüksek taraf (high side) ölçüm yapabilme özelliğiyle, geleneksel low side ölçüm cihazlarının yaşadığı toprak referansı sorunlarını ortadan kaldırır. Bu sayede, özellikle pil kullanılmayan, şase topraklı sistemlerde güvenli ve stabil akım takibi sağlar.
Çıkış gerilimi amper başına 1V olacak şekilde tasarlanmıştır; örneğin 2A akımda çıkış voltajı 2V olur. Ayrıca, çıkış direncini değiştirme seçeneği ile farklı voltaj hassasiyetleri elde etmek mümkündür. 3.5mm klemens ve 5 pin header bağlantıları ile montaj ve entegrasyon kolaylığı sağlar.
Endüstriyel kontrol, güç yönetimi, elektrikli araçlar ve otomasyon projeleri için ideal bir akım sensör modülüdür.
Teknik Özellikler:
- Akım Ölçüm Aralığı: 0 – 5A DC (sürekli)
- Maksimum Hedef Voltaj: +60V DC
- Akım Algılama Direnci: 0.1Ω, %1 tolerans, 2W gücünde
- Çıkış Gerilimi: 1A başına 1V analog çıkış (ayarlanabilir)
- Bağlantı Tipi: 5 pin header ve 3.5mm klemens
- Boyutlar: Kompakt ve kolay montaj için optimize edilmiş
- Özellikler: High side (yüksek taraf) akım ölçümü ile toprak referansı sorunlarına çözüm
- Direnç Değiştirme İmkanı: Farklı çıkış hassasiyetleri için direnç modifikasyonu
