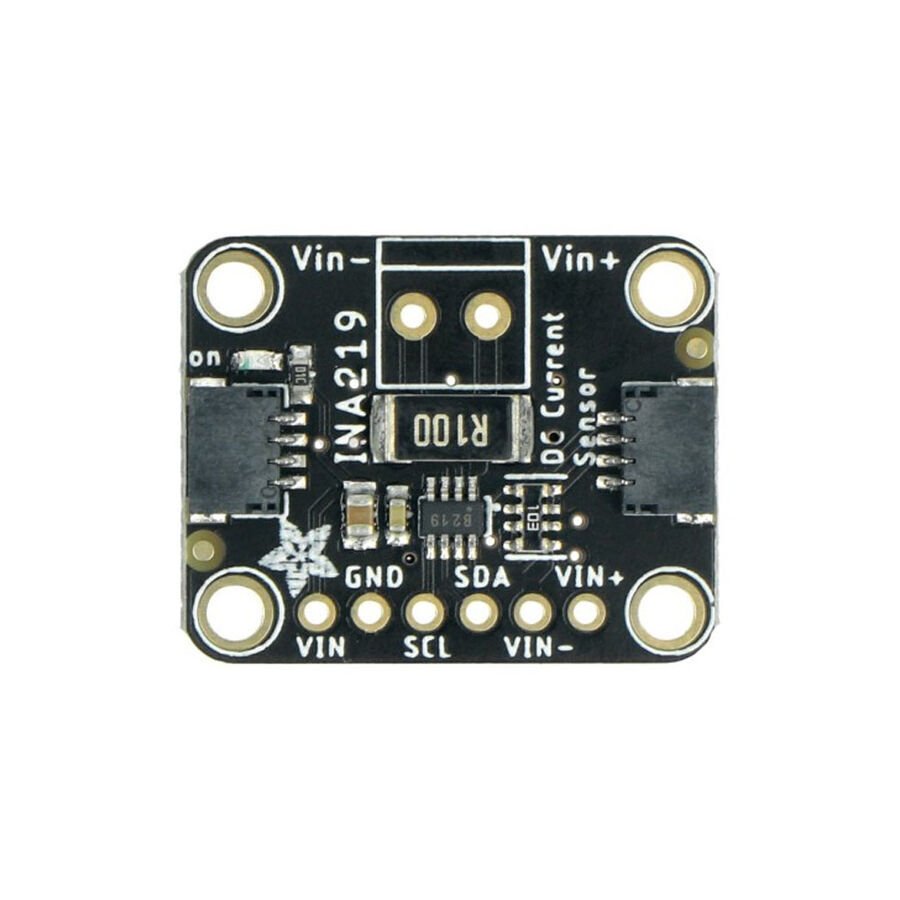

INA219 Yüksek Yan DC Akım & Voltaj Sensörü - 26V / ±3.2A
Ürün Açıklaması:
INA219 High Side DC Akım Sensörü Breakout Kartı, güç izleme ve akım ölçümünde üstün hassasiyet sunan profesyonel bir sensördür. Bu modül, yüksek yan (high side) akım ölçümü yapabilmesi sayesinde, geleneksel low side ölçüm cihazlarında yaşanan topraklama ve referans sorunlarını ortadan kaldırır.
3V ile 5V arasında çalışan ve I2C iletişim protokolünü kullanan bu kart, +26V’a kadar voltajı ve ±3.2A’ya kadar akımı %1 hassasiyetle ölçer. 0.1 ohm, %1 toleranslı 2W akım algılama direnciyle donatılmıştır ve 12 bit ADC ile 0.8mA çözünürlük sağlar. İleri düzey kullanıcılar, algılama direncini değiştirerek daha geniş akım aralıklarında da ölçüm yapabilirler.
Kolay entegrasyon için 6 pinli header ve 3.5mm terminal bloğu bağlantı seçenekleri bulunur. Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle kolayca kullanılabilir. Güç yönetimi, pil ve güneş paneli izleme gibi uygulamalar için ideal çözümdür.
Teknik Özellikler:
- Akım Algılama Direnci: 0.1Ω, %1 tolerans, 2W
- Hedef Voltaj: +26V DC’ye kadar ölçüm
- Akım Ölçüm Aralığı: ±3.2A (varsayılan), ±400mA modu da desteklenir
- Çözünürlük: ±3.2A aralığında 0.8mA, ±400mA modunda 0.1mA
- İletişim: I2C protokolü (7 bit adresler: 0x40, 0x41, 0x44, 0x45 jumper ile seçilebilir)
- Besleme Gerilimi: 3V - 5V DC
- PCB Boyutları: 23mm x 20mm (0.9" x 0.8")
- Ağırlık: Yaklaşık 1.9g (header veya terminal bloğu hariç)
- Bağlantı Tipi: 6 pinli header ve 3.5mm terminal bloğu
- Uyumluluk: Arduino, Raspberry Pi, CircuitPython ve diğer mikrodenetleyiciler
