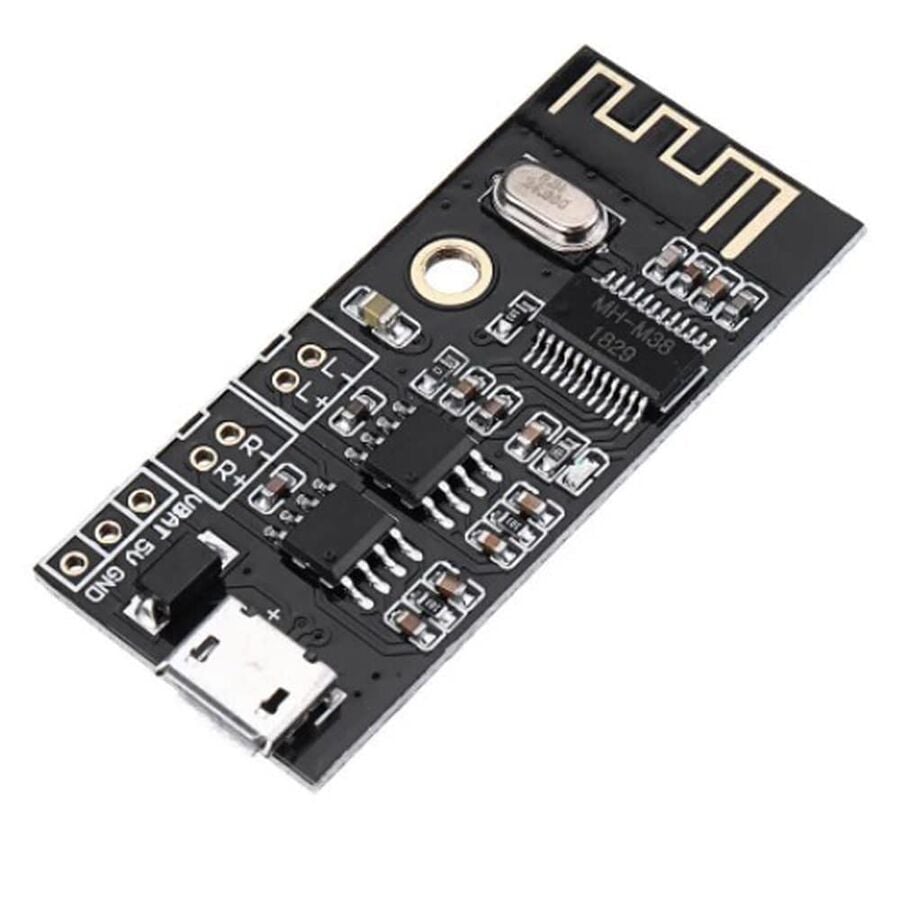

M-38 Bluetooth Ses Modülü

Ürün Açıklaması

MH-M38, modül Bluetooth'a bağlandıktan sonra en son Bluetooth 4.2 iletimini, iki kanallı stereo kayıpsız oynatmayı destekleyen, düşük güçlü bir tasarım çözümüdür. Açık bir ortamda Bluetooth bağlantı mesafesi 20 metreye kadar çıkabilir. Çeşitli Bluetooth ses alımı ve ses DIY modifikasyon projelerinde yaygın olarak kullanılır.

Bluetooth V4.2 sürümü, Bluetooth otomatik bağlantı teknolojisini destekler. WAV / WMA / FLAC / APE / MP3 kayıpsız kod çözme ve stereo çift kanal çıkışı sağlar.

Modül açıldıktan sonra, cep telefonu Bluetooth aygıtlarında MH-M18 / MH-M28 / MH-M38 adını arayarak bağlanabilir ve Bluetooth bağlantısı kurulduktan sonra müzik çalabilir.

Not:

• Güç Kaynağı: Modül, MICRO USB Android kablosu ile 5V güç alabilir ya da harici 5V güç kaynağı veya 3.7V lityum pil ile çalıştırılabilir. 5V bağlantısı için 5V ve GND pinleri, 3.7V pil bağlantısı için VBAT ve GND pinleri kullanılmalıdır. Maksimum çalışma akımı 5V 2A’dır. Daha iyi ses kalitesi için düzenlenmiş bir 5V 2A güç kaynağı önerilir.

• USB ses kartı olarak kullanılabilir. Bilgisayara USB kablo ile bağlandığında, sürücü gerektirmeden (tak ve çalıştır) çalışır ve bilgisayardan ses çıkışı alınabilir.

• Ses çıkışı: Sol ve sağ kanal stereo ses sinyali verir. İki adet 2-8 Ohm, 3-5W hoparlör bağlanabilir. Önerilen hoparlör 4 Ohm 5W’dır.

• Ürün dahili 2x5W güç amplifikatörüne sahiptir. Harici bir amplifikatör ile birlikte kullanılmamalıdır. İki amplifikatörün çıkışları paralel bağlanamaz ve negatif kutuplar birbirine bağlanmamalıdır. Aksi halde modül zarar görebilir.

M-38 Bluetooth 4.2 Ses Modülü Teknik Özellikleri

• Seri: M-38
• Bluetooth Versiyonu: Bluetooth V4.2
• Desteklediği Bluetooth Protokolü: HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2
• Desteklediği Format: WAV / WMA / FLAC / APE / MP3 kayıpsız kod çözme, stereo iki kanallı çıkış
• Çalışma Gerilimi: 5V / 3.7V ~ 4.2V
• Yayın Durumu Bağlı Değil: 5.5mA
• Bağlantı Çalışma Durumu: 20mA
• Derin Uyku: 3µA
• İletim Mesafesi: 20 metre (boş veya düşük parazit ortamı)
• Çalışma Sıcaklığı: -40°C ile +85°C
• Duyarlılık: -87dBm

Pin Tanımı:

1. 5V – Güç girişi (pozitif 5V)
2. GND – Güç çıkışı (negatif)
3. VBAT – Lityum pil girişi (3.7V – 4.2V arası)
4. L+ / L– – Sol kanal çıkışı (doğrudan hoparlör)
5. R+ / R– – Sağ kanal çıkışı (doğrudan hoparlör)

• 1 x M38 Bluetooth Ses Modülü
