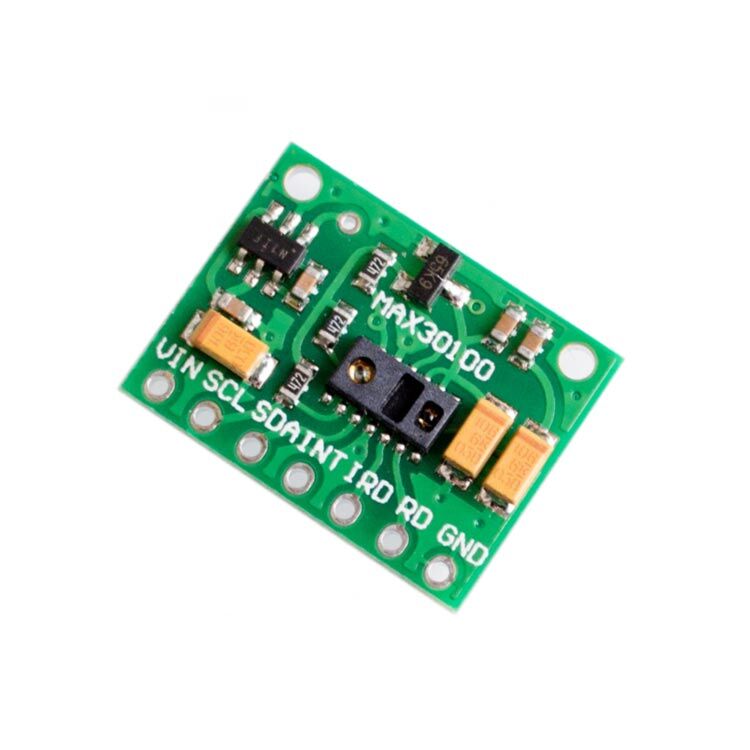

MAX30100 Nabız ve Kalp Atış Hızı Sensörü Modülü – IR & Kırmızı LED Optik Sensör
Ürün Açıklaması:
MAX30100, Maxim tarafından geliştirilmiş entegre bir nabız oksimetresi ve kalp atış hızı sensörü modülüdür. Sensör, kırmızı ve kızılötesi (IR) LED’ler yardımıyla iki farklı dalga boyundaki ışığı yayarak parmak ucundaki kan akışını optik olarak analiz eder. Bu ışık emilimleri, fotodetektör aracılığıyla algılanır ve nabız ile kandaki oksijen seviyesi tespit edilir.
Bu modül, düşük gürültülü analog sinyal işleme birimi sayesinde hassas veriler sağlar. I2C haberleşme protokolüyle Arduino gibi mikrodenetleyicilere kolaylıkla bağlanabilir. Entegre INT pini sayesinde programlanabilir kesme kontrolü de sunar.
Parmak ucu ölçümleri için optimize edilen bu sensör; giyilebilir cihazlar, sağlık izleme sistemleri ve IoT projelerinde güvenilir bir çözümdür. Ancak aşırı hareketlilik, sıcaklık değişiklikleri ve parmağa fazla baskı uygulamak veri doğruluğunu etkileyebilir.
Teknik Özellikler:
- Sensör Tipi: Nabız oksimetresi ve kalp atış sensörü
- Optik Bileşenler: Kırmızı LED, IR LED, fotodetektör
- Veri İletişimi: I2C arayüzü + programlanabilir INT pini
- Çalışma Gerilimi: 3.3V DC
- Ölçüm Alanı: Parmak ucu
- Gürültü Önleyici: Düşük gürültülü analog sinyal işleme ünitesi
- Uygunluk: Arduino, ESP32, STM32, Raspberry Pi gibi kartlarla uyumlu
Uygulama Alanları:
- Nabız ve oksijen seviyesi (SpO₂) takibi
- Giyilebilir sağlık cihazları
- Sporcu sağlık takip sistemleri
- IoT tabanlı sağlık projeleri
- Uyku izleme sistemleri
- Arduino ve mikrodenetleyici tabanlı biyomedikal projeler
