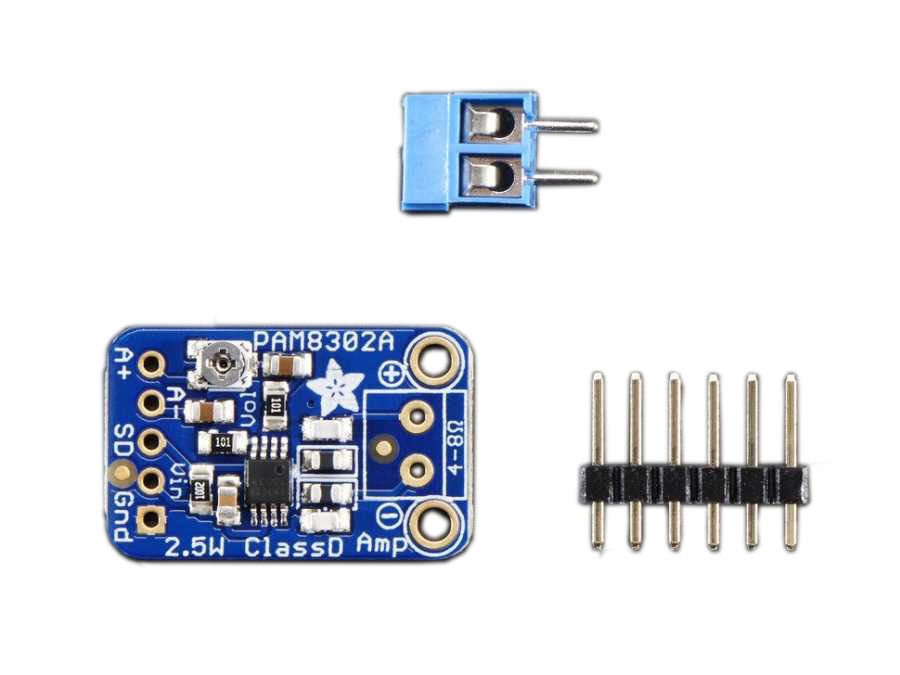

PAM8302 Mono 2.5W Sınıf D Ses Amplifikatör Modülü
Ürün Açıklaması:
PAM8302 Mono 2.5W Sınıf D Ses Amplifikatör Modülü, minyatür boyutuna rağmen oldukça güçlü bir performans sunar. 4Ω veya 8Ω empedanslı hoparlörler ile 2.5W'a kadar ses çıkışı sağlayabilir. D sınıfı yapısı sayesinde %90'a varan enerji verimliliğiyle çalışır ve bu da onu pille çalışan taşınabilir projeler için ideal hale getirir.
Modül, dahili termal ve aşırı akım koruması ile güvenli kullanım sunarken, sabit 24dB kazançla gelir. Giriş ses seviyesini ayarlamak için entegre bir trim potansiyometre mevcuttur. Diferansiyel giriş desteği sayesinde ses girişinde daha az gürültü ve daha net bir çıkış elde edilir.
Hoparlör doğrudan bağlanacak şekilde "Bridge Tied" (BTL) yapıdadır, bu nedenle çıkış toprak bağlantısı içermez. Filtrasyonsuz çıkış tasarımı sayesinde ekstra bileşenlere gerek kalmadan kullanıma hazırdır. Ürün, lehimlenmiş başlıklar ve vida terminalleriyle birlikte gelerek hızlı montaj imkânı sunar.
Teknik Özellikler:
- Çıkış Gücü (4Ω): 2.5W (%10 THD, 5.5V besleme ile)
- Çıkış Gücü (8Ω): 1.5W (%10 THD, 5.5V besleme ile)
- Besleme Gerilimi: 2.0V - 5.5V DC
- PSRR: 50dB @ 1kHz
- Kazanç: Sabit 24dB
- Giriş Ses Ayarı: Entegre trim potansiyometre ile
- Giriş Türü: Diferansiyel (A+ ve A-)
- Çıkış Türü: Bridge Tied Load (BTL) – Topraksız bağlantı
- PWM Frekansı: 250kHz
- Koruma Özellikleri: Termik, kısa devre ve aşırı akım koruması
- Akım Tüketimi: Sessiz modda 4mA / kapalı modda 1μA
- Boyutlar: 15mm x 24mm x 2mm (headersız)
- Ağırlık: 1.4g
Kullanım Alanları:
- Taşınabilir ses sistemleri
- Arduino ve Raspberry Pi projeleri
- Gömülü sistemler ve DIY elektronik projeleri
- Pil ile çalışan küçük ses uygulamaları
- Oyuncak ve mini hoparlör uygulamaları
- Sesli uyarı sistemleri
- Eğitim ve prototipleme amaçlı ses devreleri
