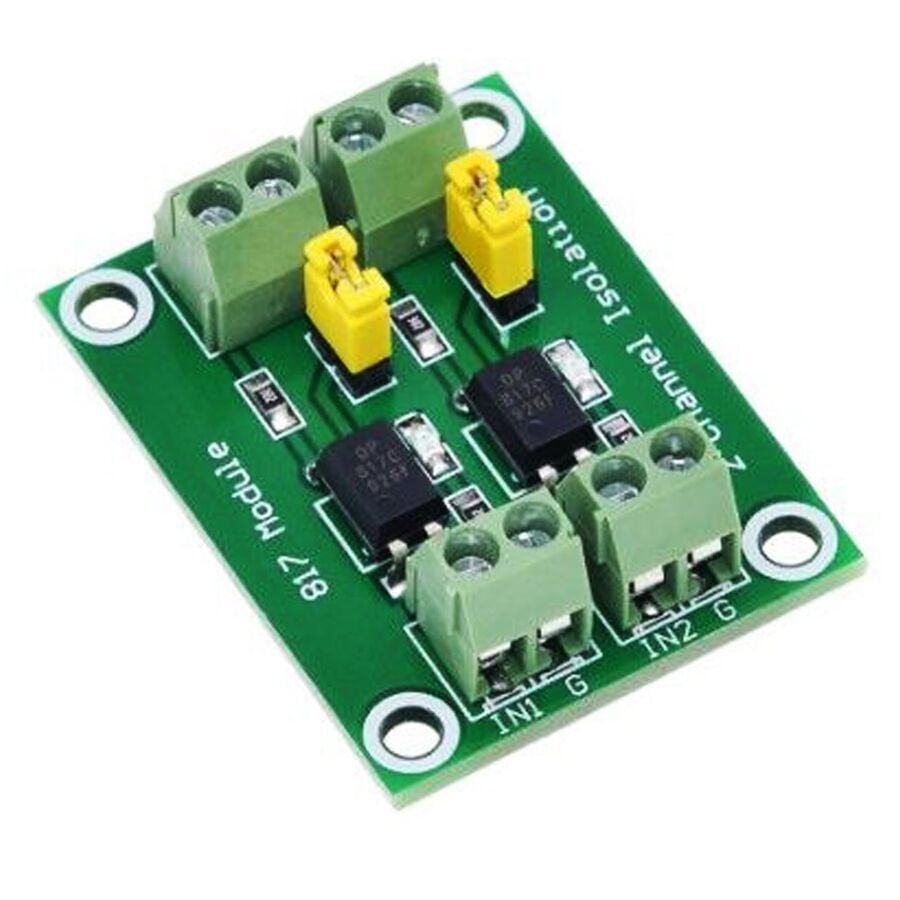

PC817 2 Kanal Optokuplör İzolasyon Modülü
Ürün Açıklaması:
PC817 2 Kanal Optokuplör İzolasyon Modülü, elektrik devrelerinde güvenli izolasyon ve voltaj dönüşümü sağlamak için geliştirilmiştir. 3.3V veya 5V kontrol sinyallerini kullanarak 3.6V ila 30V arasında değişen voltaj seviyelerini yönetebilir.
Modül üzerindeki iki bağımsız kanal sayesinde farklı voltajlarda çalışan devreleri eşzamanlı olarak kontrol etme imkanı sunar. Fotoelektrik izolasyon teknolojisi ile yüksek parazit önleme yeteneğine sahiptir.
Yüksek güçlü triyot, MOSFET ve diğer yüksek voltajlı sürücüler ile düşük güçlü 24V röleleri doğrudan çalıştırabilir. Ancak, modülün doğru çalışması için kontrol sinyal frekansının 4kHz veya altında olması gerekmektedir; daha yüksek frekanslarda modül kullanılması önerilmez.
Çıkış sinyalinin yüksek veya düşük potansiyel olarak ayarlanması, modül üzerindeki atlama teli ile kolayca yapılabilir.
Teknik Özellikler:
- Seri: PC817
- Sürücü Terminali Sinyal Voltajı: 3.6V – 24V
- Çıkış Terminali Voltaj Aralığı: 3.6V – 30V
- Maksimum Çıkış Akımı: 10mA (Duruma bağlı, voltaj ve akım ters orantılıdır)
- Kanal Sayısı: 2 Bağımsız Kanal
- Boyutlar: 29mm x 38mm
Uygulama Alanları:
- Mikrodenetleyici tabanlı devre izolasyonu
- Endüstriyel otomasyon ve kontrol sistemleri
- Yüksek voltaj sürücülerinin kontrolü
- Düşük güçlü röle sürme
- Parazit önleme ve sinyal izolasyonu
- Voltaj seviyesi dönüşümü
Paket İçeriği:
- 1 x PC817 2 Kanal Optokuplör İzolasyon Modülü
