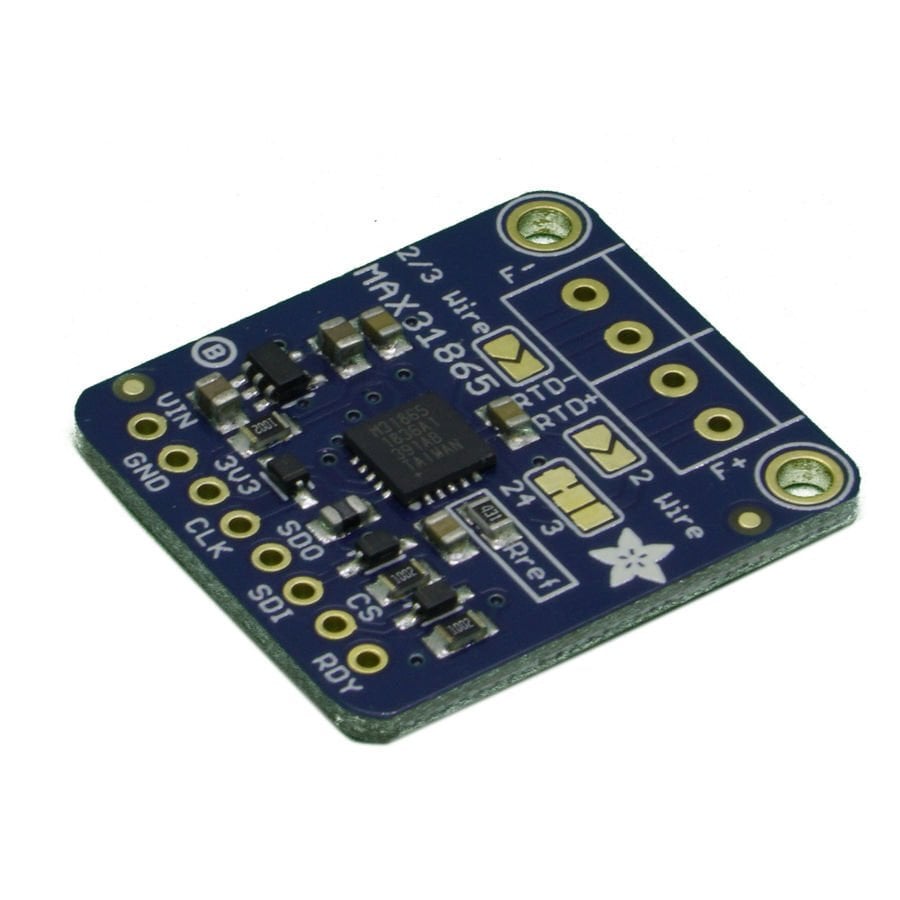

PT100 RTD Sıcaklık Sensörü Amplifikatörü – MAX31865 Breakout
Ürün Açıklaması:
Adafruit MAX31865 Breakout, laboratuvar ve endüstriyel uygulamalarda hassas sıcaklık ölçümü için kullanılan PT100 tipi RTD sensörlerle uyumlu, yüksek doğruluklu bir sıcaklık sensörü amplifikatörüdür. Düşük dirençli PT100 sensörlerden gelen sinyalleri SPI arayüzü üzerinden mikrodenetleyiciye (Arduino, ESP32, STM32, Raspberry Pi vb.) kolayca aktarmanıza olanak tanır.
RTD'ler (Resistive Temperature Detector), ısıya bağlı olarak direnç değişimi prensibiyle çalışır ve PT100 sensörler 0°C’de 100 ohm direnç sunar. Termokupllara göre daha kararlı ve doğruluk odaklı ölçümler sunar. Bu breakout kart, özellikle 2, 3 ve 4 telli PT100 sensörlerle uyumludur ve tel dirençlerini otomatik olarak telafi edebilir, bu da daha hassas sonuçlar elde etmenizi sağlar.
Breakout kartı, dahili 3.3V regülatör ve seviye dönüştürücü içerdiğinden 3.3V ve 5V sistemlerle güvenli bir şekilde kullanılabilir. Kart üzerinde %0.1 hassasiyetli 430Ω referans direnç yer almaktadır. Arduino için örnek kodlar ve kütüphaneler mevcuttur.
Not: Bu ürün RTD sensörü içermez. Sadece amplifikatör kartıdır. PT100 RTD sensörünü ayrıca satın almanız gerekir.
Teknik Özellikler:
- Çip: MAX31865
- Uyumluluk: PT100 RTD sensörler (2, 3 ve 4 telli)
- Arayüz: SPI
- Regülatör: Dahili 3.3V regülatör
- Seviye Dönüştürücü: 5V lojik uyumlu
- Referans Direnç: 430Ω ±%0.1 hassasiyet
- Ölçüm Tipi: Direnç üzerinden sıcaklık okuma
- Fiziksel Boyutlar: 28.0 mm x 25.5 mm x 3.0 mm
- Ağırlık: 2.7 g
- Ekstralar:
- 2 adet 2 kutuplu terminal bloğu (RTD bağlantısı için)
- Erkek header pinleri (lehimsiz breadboard bağlantısı için)
- Lehimleme Gereksinimi: Evet (başlıklar ve terminaller)
