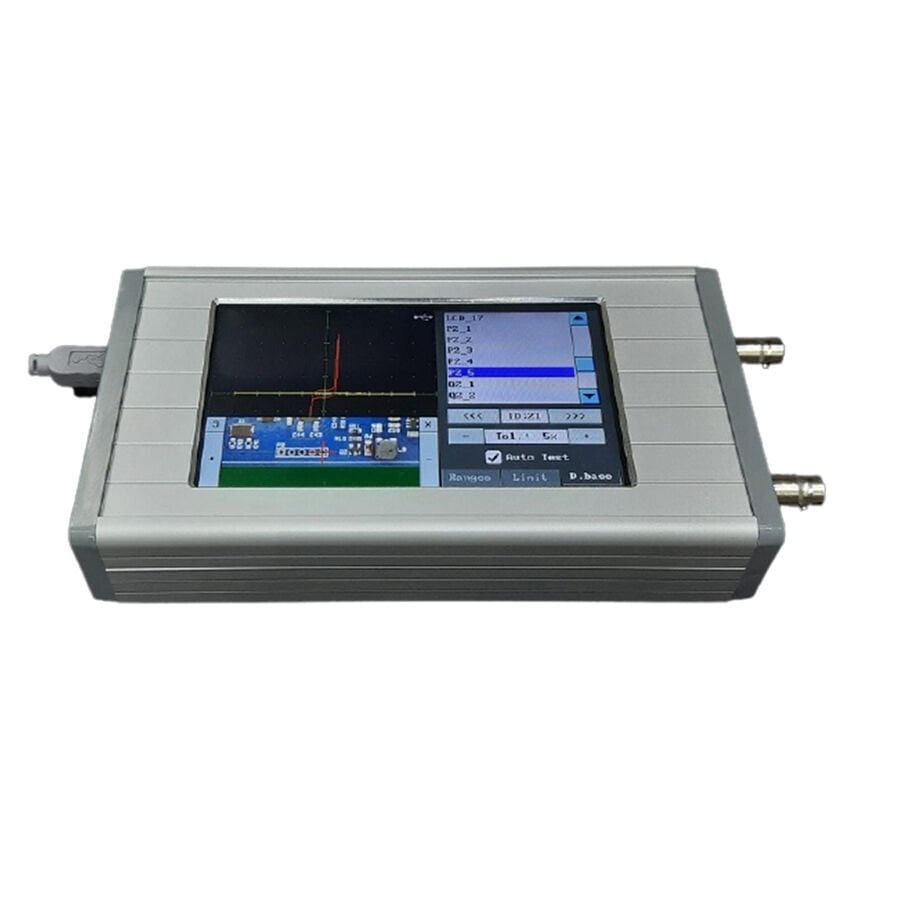

UCE-CT221L Hata Bulucu ve Eğri İzleyici

UCE-CT221L Hata Bulucu ve Eğri İzleyici

UCE-CT221L, akım-gerilim (I-V) test yöntemi ile PCB onarımında yaygın olarak kullanılan bir cihazdır.
Enerji vermeden PCB kartlarında arıza tespiti yapılabilir.

İki Mod:

• Temel Mod:
  Test aşamaları manuel ayarlanabilir.
  İkili mod açılarak, iki PCB kart anlık olarak karşılaştırılır.
  Karşılaştırma belirlenen tolerans içinde yapılır, kullanıcı tarafından ayarlanabilir.
  Sonuçlar görsel ve işitsel olarak raporlanır. Sesli uyarı kapatılabilir.

• Gelişmiş Mod:
  PCBA için veritabanı oluşturulabilir.
  PCB üzerindeki her noktanın empedans eğrisi kaydedilir.
  Kayıtlar PCB görseliyle eşleştirilir.
  Aynı kart test edilirken, empedansın hangi koordinata karşılık geldiği kolayca görülebilir.

Teknik Özellikler:
– Ekran: 4.3 inç, 480×272 piksel renkli dokunmatik LCD
– Kanal Sayısı: 2
– Test Sinyali: Sinüs
– Test Frekansı: 10Hz, 100Hz, 500Hz, 2000Hz
– Açık Devre Gerilimi: ±2.5V, ±5V, ±10V, ±20V
– Akım Limit Direnci: 47Ω (sadece 2.5V ve 5V kademelerinde), 1kΩ, 10kΩ
– Osiloskop Çıkışı: 2 BNC konektör
– PC Bağlantısı: Mini USB konektörü (USB 2.0 HID protokolü)
– Depolama: Dahili 4GB disk (microSD kart)
– Güç Tüketimi: 7 W
– Boyutlar: 167 x 83 x 31 mm
– Ağırlık: 300 gr

Paket İçeriği:
– UCE-CT221L
– Taşıma çantası
– 2 takım multimetre kalemi (kırmızı ve siyah) iğne yüksek voltajlı kapaklı
– 2 takım banana uzatma kablosu
– 2 adet BNC - 4mm banana kablosu
– 5V 2A güç kaynağı (AB tipi)
– Dokunmatik kalem
– USB kablosu
