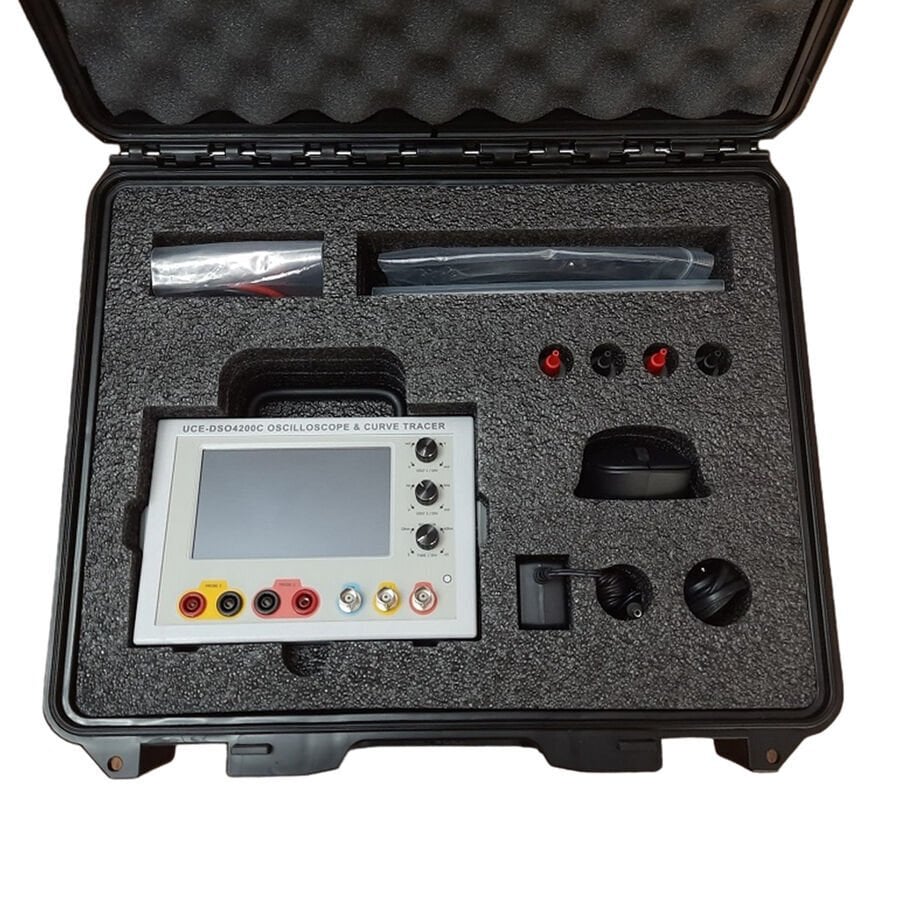

UCE-DSO4200C Osiloskop ve Eğri İzleyici
UCE-DSO4200C Osiloskop ve Eğri İzleyici
Bu benzersiz cihaz ile elektronik kartların arıza tespiti için gerekli temel cihazlara sahip olursunuz:
Osiloskop, eğri izleyici, sinyal üreteci ve kısa devre bulucu.
USB bağlantısı sayesinde tüm veriler PC’ye aktarılabilir ve cihaz PC yazılımıyla kontrol edilebilir.
LCD ekran görüntüsü HDMI çıkışı ile monitöre yansıtılabilir.
Cihaz kablosuz fare ile kolayca kontrol edilebilir.
Eğri İzleyici Modu:
Pasif komponentler 0.2V test sinyali ile aktif komponentler tetiklenmeden test edilir.
Daha az komponent demontajı ile sorun giderme sağlar.
Kısa Devre Bulucu Modu:
PCB üzerindeki kısa devre hattını analiz eder.
Kısa devreye en yakın noktanın yerini tespit eder.
Cihazın Genel Özellikleri:
– Ekran: 5.0" 800×480 piksel, rezistif dokunmatik renkli LCD
– Osiloskop Kanal Sayısı: 2
– Eğri İzleyici Kanal Sayısı: 2
– Sinyal Üretici Kanal Sayısı: 1
– PC Bağlantısı: Mini USB (USB 2.0 HID Protokolü)
– Depolama: Dahili 4 GB Disk (microSD kart)
– HDMI Çıkışı: TV/Monitör için (800×480 @60Hz)
– Kablosuz Fare Desteği: Var
– Dahili Batarya: 3.7V 10,000mAh li-ion (~4.5 saat)
– Güç Tüketimi: 15W
– Boyutlar: 170 x 200 x 140 mm
Osiloskop Özellikleri:
– Analog Bant Genişliği: DC ~ 20MHz (-3dB)
– Maksimum Örnekleme Hızı: 8 bit 250 MS/sn Gerçek Zamanlı (RTS), 6 GS/sn Eşdeğer Zamanlı (ETS)
– Örnekleme Derinliği: 8kB
– Giriş Empedansı: 1MΩ
– Dikey Hassasiyet: 5mV/div ~ 10V/div
– Yatay Hassasiyet: 10ns/div ~ 500ms/div
– Maksimum Giriş Gerilimi: ±50V (X1 Probu), ±500V (X10 Probu)
– Kuplaj (Coupling): AC/DC
– XY Modu: Var
– Trig Modları: Run, Single, Hold
– Tetik Fonksiyonları: Yükselen / Düşen Kenar
– Otomatik Ölçüm: Frekans, tepeden tepeye gerilim, ortalama gerilim, RMS gerilim
– İmleç: Zaman ve voltaj için diferansiyel ölçüm
– FFT Analizi: 64, 256, 1024 noktalı
– Matematiksel Fonksiyonlar: CH1+CH2, CH1-CH2, CH1*CH2, CH1/CH2, CH1 FFT, CH2 FFT
Eğri İzleyici Özellikleri:
– Test Sinyali: Sinüs
– Test Frekansı: 20Hz ~ 10kHz (36 kademe)
– Açık Devre Gerilimi: ±0.2 ~ ±20V (24 kademe)
– Akım Limit Direnci: 10Ω, 47Ω, 100Ω, 470Ω, 1kΩ, 4.7kΩ, 10kΩ
Sinyal Üreteci Özellikleri:
– Sinyaller: Sinüs, Kare, Üçgen, Testere Dişi, SinC, Gürültü, Üstel, Tam Dalga, Yarım Dalga, Gauss, DC, Merdiven
– Maksimum Çıkış Gerilimi: ±5.0V (10Vpp)
– Frekans: 0.001Hz ~ 20MHz (-3dB)
Paket İçeriği:
– Taşıma Çantası
– UCE-DSO4200C
– Kablosuz Bluetooth Çoklu Cihaz Optik Mouse
– 2 set 4mm banana multimetre probu
– 2 set osiloskop probu
– Sinyal üreteci için kanca klipsli prob
– 12V 2A güç adaptörü
– HDMI kablo
– USB kablosu
– Dokunmatik ekran kalemi
